内蒙发电机系统抗干扰设计

发布时间:2021-05-11        来源:www.nmgfdjcj.com

因为内蒙小型发电机逆变电源工作环境复杂,有时候还很极端,因而在系统设计上,务必釆取相应的抗干扰性对策,以减少各种干扰对系统的影响和损害,提升系统工作的稳定度和可靠性。接下来给出本文所设计系统的某些抗干扰性对策。最先分析造成干扰的关键具体情况如下所示:

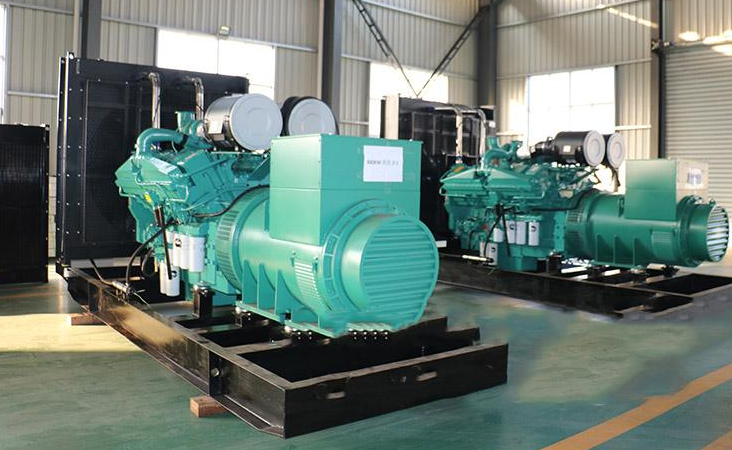

内蒙小型发电机

1.PCB板的设计不正确,元器件布局不科学。

2.周为设备的影响,如电机的启动,静电干扰等。

3.静电耦合干扰,因为导线之间,尤其是平行导线之间都存在分布电容,干扰信号能够根据分布电容窜入到附件电路中。

(1)电源抗干扰性设计

控制器釆用副边线圈所造成的交流电经电源电路为系统供电,内部再根据AC/DC转换,根据多路电源电路和隔离电路,提升电源部分的抗干扰能力。

(2)信号线釆用差分布线,控制共模干扰。

元器件的质量对系统影响很大。购买元器件时应选择高质量的产品。对于接插件,应选择抗震性能好,接合可靠,防松的接插件。传输电缆应具有性能良好的屏蔽层,耐老化,抗损伤,不易断线。

(3)PCB板抗干扰性设计

在每个IC的电源输入端要并接一个O.OluF高频旁路电容,以减小IC对电源的

影响。且旁路电容的连线应靠近电源端并尽量粗短,否则会影响滤波效果。电源输入端接尽可能大的滤波电解电容或钳电容,一般为47uF。另外对于抗干扰能力弱、关断时电源变化大的器件,应在芯片的电源线和地线之间接入退藕电容。对于电容引线不能太长,尤其是高频电路中旁路电容不能有引线。

(4)电源引线、地线设计

根据印制线路板电流的大小,尽量增加电源线宽度,减少环路电阻。同时使电源线、地线的走向和数据传递的方向一致,这样有助于增强抗噪声水平。地线设计原则是:

(a)数字地与模拟地分开。若线路板上既有逻辑电路又有线性电路,应使它们尽量分开。低频电路的地应尽量釆用单点并联接地,实际布线有困难时能够部分串联再并联接地。高频电路采用多点串联接地,地线应短而粗,高频元件周围尽量用敷铜来扩大地面积。

(b)接地线应尽量粗。若接地线过细,则接地电位会随电流的变化而变化,使抗噪音水平降低。因而应将接地线加粗,使它能根据三倍于印制板上的允许电流。如有可能,接地线宽应在以上。

(c)接地线构成闭环路。仅有数字电路组成的PCB,其接地电路布成环路大多数能提升抗噪音水平。
